نکات مهم در لوله کشی پنهان سرویس بهداشتی
در دنیای معماری و ساختمان‌سازی مدرن، زیبایی و کارایی دو مولفه جدایی‌ناپذیرند. لوله‌کشی پنهان سرویس بهداشتی یکی از مصادیق بارز این ترکیب است که ضمن ایجاد فضایی زیباتر و مینیمالیستی، چالش‌های فنی خاص خود را نیز به همراه دارد. انتخاب این روش، هرچند از لحاظ بصری جذاب است، اما در صورت عدم اجرای دقیق و حرفه‌ای، می‌تواند به مرور زمان منجر به مشکلات جدی و پرهزینه‌ای شود.
اهمیت این موضوع به اندازه‌ای است که بسیاری از متخصصان، مرحله طراحی و اجرای این سیستم را بحرانی‌ترین بخش در تاسیسات ساختمان می‌دانند. از این رو، آگاهی از نکات کلیدی و اصول مهندسی در این زمینه، برای کارفرمایان، مهندسان و مجریان، امری ضروری و حیاتی است. این مقاله با هدف ارائه یک راهنمای جامع و تخصصی، به بررسی عمیق‌ترین و مهم‌ترین جنبه‌های فنی، اجرایی و نگهداری در پروژه‌های لوله‌کشی داخلی سرویس‌های بهداشتی می‌پردازد تا ضامن کیفیت، دوام و آرامش بلندمدت ساکنین باشد.
نکات مهم در لوله کشی پنهان سرویس بهداشتی
لوله کشی پنهان سرویس بهداشتی به دلیل ماهیت دسترسی سخت، هرگونه خطای کوچک در اجرا یا انتخاب متریال را به مشکلی بزرگ و گران تبدیل می‌کند. عدم دسترسی مستقیم برای تعمیرات، تاکید بر کیفیت و آینده‌نگری در این سیستم‌ها را دوچندان می‌سازد. در واقع، زیبایی بصری و نظافت آسان که از مزایای اصلی این روش هستند، تنها با اجرای بی‌نقص محقق خواهند شد. برای اطمینان از عملکرد صحیح و طول عمر بالا، رعایت دقیق اصول فنی و مهندسی در هر مرحله ضروری است.
۱. اصول اولیه طراحی و محاسبات در لوله‌کشی پنهان
طراحی، اولین و حیاتی‌ترین گام در اجرای موفق لوله‌کشی پنهان سرویس بهداشتی است. یک طراحی اصولی باید فراتر از نقشه‌های سنتی باشد و شامل محاسبات دقیق جریان، فشار و تمهیدات لازم برای انبساط و انقباض حرارتی لوله‌ها باشد.
۱.۱. تعیین مسیر بهینه و شیب‌بندی استاندارد
انتخاب مسیر لوله‌ها باید به گونه‌ای باشد که ضمن حفظ حداقل طول ممکن، از عبور لوله‌های آب و فاضلاب از مجاورت لوله‌های برق و گاز جلوگیری شود. در بخش فاضلاب، شیب‌بندی استاندارد (معمولاً ۱ تا ۲ درصد) حیاتی است تا دفع پساب به طور کامل و بدون تجمع رسوب انجام پذیرد. کم بودن شیب باعث ماندگاری و گرفتگی و زیاد بودن آن منجر به جدا شدن آب از مواد جامد و انسدادهای آینده می‌شود.
۱.۲. انتخاب مصالح باکیفیت و استاندارد (از لوله‌ها تا اتصالات)
کیفیت لوله‌ها و اتصالات، سنگ بنای دوام لوله کشی پنهان سرویس بهداشتی است. استفاده از لوله‌های پنج لایه (PEX-AL-PEX) یا پلی‌پروپیلن (PP-R) با گواهینامه‌های معتبر برای آب سرد و گرم، و لوله‌های پوش فیت یا پلی‌اتیلن جوشی برای فاضلاب، توصیه می‌شود. اتصالات باید از نوع پرسی یا کوپلی با استحکام مکانیکی بالا باشند و تماماً در برابر خوردگی مقاوم باشند تا از نشت‌های پنهان جلوگیری شود.
۲. ملاحظات اجرایی و فنی حیاتی
مرحله اجرا، جایی است که تمام جزئیات طراحی به واقعیت تبدیل می‌شوند. کوچک‌ترین سهل‌انگاری در این مرحله می‌تواند عواقب جبران‌ناپذیری برای سیستم لوله کشی پنهان سرویس بهداشتی به دنبال داشته باشد.
۲.۱. جلوگیری از تنش‌های مکانیکی و حرارتی
لوله‌های دفن شده در دیوار یا کف، در معرض تنش‌های ناشی از وزن سازه، انبساط حرارتی (به‌ویژه در لوله‌های آب گرم) و تغییرات ساختاری ساختمان هستند. برای مقابله با این موضوع:
- استفاده از غلاف یا عایق مناسب (مانند عایق الاستومری) در اطراف لوله‌ها برای ایزوله کردن حرارتی و مکانیکی.
- نصب بست‌های نگهدارنده با فواصل استاندارد (بسته به نوع و قطر لوله) که اجازه حرکت کنترل‌شده و محدود لوله را در اثر تغییر دما بدهد.
- تعبیه جعبه‌های تقسیم (کلکتور) به جای اتصالات زیاد در زیر کار، که ضمن کاهش نقاط ضعف بالقوه، امکان قطع و وصل انشعابات را نیز فراهم می‌آورد.
۲.۲. تست فشار و آب‌بندی (مهم‌ترین مرحله پیش از پوشاندن)
پیش از پوشاندن لوله‌ها با مصالح ساختمانی، تست فشار باید با دقت کامل و طبق استاندارد انجام شود. این تست برای لوله‌کشی پنهان سرویس بهداشتی امری غیرقابل اغماض است:
- آب سرد و گرم: لوله‌ها باید تحت فشاری بالاتر از فشار کاری (مثلاً ۱.۵ برابر فشار شبکه یا ۱۰ بار) به مدت حداقل ۲۴ ساعت نگه داشته شوند.
- فاضلاب: تست آب‌بندی با پر کردن خطوط فاضلاب تا دهانه بالاترین انشعاب انجام می‌شود. هرگونه کاهش فشار یا سطح آب، نشان‌دهنده نشت است.
۳. تکنولوژی‌های نوین در لوله کشی پنهان سرویس بهداشتی
پیشرفت‌های فناورانه، راهکارهای نوینی برای افزایش ایمنی و کارایی در سیستم‌های داخلی ارائه کرده‌اند. بهره‌گیری از این تکنولوژی‌ها، سرمایه‌گذاری برای جلوگیری از هزینه‌های آتی است.

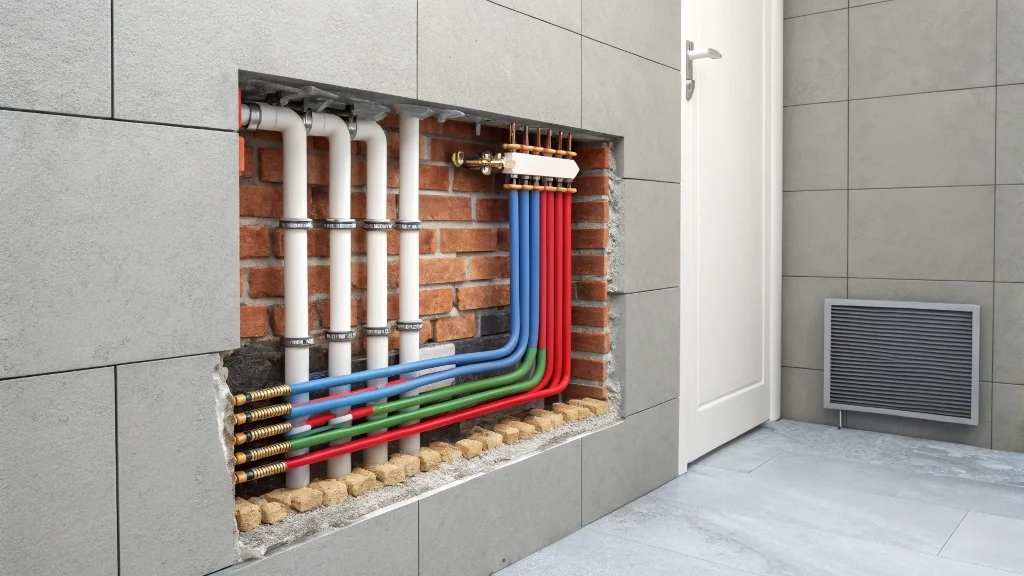

۳.۱. سیستم‌های کلکتوری در مقابل لوله‌کشی انشعابی
استفاده از سیستم کلکتوری در لوله‌کشی پنهان سرویس بهداشتی، به طور فزاینده‌ای محبوب شده است. در این روش، لوله‌های اصلی (سرد و گرم) به یک جعبه کلکتور متصل می‌شوند و از آنجا، لوله‌های مجزا به صورت یک تکه و بدون اتصال پنهان، به هر نقطه مصرف (مانند شیر دوش، فلاش تانک، یا روشویی) هدایت می‌شوند. این امر:
- نقاط ضعف (اتصالات پنهان) را به شدت کاهش می‌دهد.
- مدیریت، تعمیرات و کنترل جریان آب هر بخش را آسان‌تر می‌کند.
۳.۲. استفاده از تجهیزات هوشمند و سیستم‌های تشخیص نشت
نصب سنسورهای رطوبت یا فلومترهای هوشمند در سیستم لوله‌کشی پنهان سرویس بهداشتی می‌تواند در صورت نشت یا مصرف غیرعادی آب، هشدار داده و حتی به طور خودکار جریان آب ورودی را قطع کند. این فناوری، لایه‌ای از حفاظت پیشگیرانه را به سیستم اضافه می‌کند.
۴. جدول مقایسه مواد رایج در لوله کشی پنهان
| نوع لوله | مزایا کلیدی | معایب اصلی | کاربرد رایج در لوله‌کشی پنهان |
| پنج لایه (PEX-AL-PEX) | مقاومت حرارتی بالا، عدم رسوب‌پذیری، انعطاف‌پذیری، ضریب انبساط کم | هزینه اولیه بالاتر، حساسیت اتصالات به اجرا | آب سرد و گرم بهداشتی، سیستم کلکتوری |
| پلی‌پروپیلن (PP-R) | مقرون‌به‌صرفه، اجرای سریع جوشی، مقاومت شیمیایی بالا | ضریب انبساط حرارتی نسبتاً بالا، نفوذ اکسیژن (در مدل‌های معمولی) | آب سرد و گرم، خطوط اصلی |
| پوش فیت (Push Fit) | سرعت و آسانی نصب، عدم نیاز به چسب یا جوش، تحمل تنش‌های سازه‌ای | قیمت بالاتر از PVC، نیاز به بست‌کاری دقیق | خطوط فاضلاب اصلی و فرعی |
لوله کشی پنهان سرویس بهداشتی با انتخاب درست متریال، می‌تواند عملکرد بی‌نقصی داشته باشد.
۵. نگهداری و نکات تعمیراتی آتی
هرچند لوله کشی پنهان سرویس بهداشتی به گونه‌ای طراحی می‌شود که نیاز به تعمیرات کمتری داشته باشد، اما برنامه‌ریزی برای نگهداری و دسترسی‌های آتی، بخشی از یک طراحی حرفه‌ای است.
۵.۱. مستندسازی دقیق (As-Built Drawings)
یکی از اشتباهات رایج، عدم تهیه نقشه‌های دقیق “آن‌گونه که ساخته شد” (As-Built) از مسیر دقیق لوله‌ها و محل اتصالات است. این نقشه‌ها، شامل ابعاد دقیق، عمق دفن و مختصات جانمایی لوله‌ها، به صورت دیجیتال و چاپی، باید نگهداری شوند. در صورت نیاز به هرگونه تعمیر یا اصلاحات ساختمانی در آینده، این مستندات به طور چشمگیری هزینه و زمان کار را کاهش می‌دهند و از آسیب به لوله‌های سالم جلوگیری می‌کنند.
۵.۲. تمهیدات لازم برای دسترسی‌های اضطراری
در صورت استفاده از شیرآلات دیواری و فلاش تانک‌های توکار (وال هنگ)، باید حتماً از مدل‌هایی استفاده شود که امکان دسترسی به کارتریج، مکانیزم سیفون و اتصالات حیاتی را از طریق دریچه‌های بازرسی استاندارد و پنل‌های قابل جداسازی فراهم می‌کنند. این رویکرد، در زمان بروز مشکل در لوله کشی پنهان سرویس بهداشتی، از تخریب گسترده دیوار جلوگیری می‌کند.
۶. لوله‌کشی پنهان سرویس بهداشتی و ملاحظات ایزولاسیون
لوله‌کشی پنهان، به طور جدایی‌ناپذیری با مبحث عایق‌کاری رطوبتی (ایزولاسیون) کف و دیوارها مرتبط است. نشت از لوله‌ها یا خرابی عایق، هر دو می‌توانند منجر به آسیب‌های سازه‌ای شوند.
۶.۱. اجرای صحیح عایق‌کاری رطوبتی (واترپروفینگ)
پس از اتمام لوله‌کشی پنهان سرویس بهداشتی و انجام تست‌های فشار، عایق‌کاری رطوبتی کف و دیوارها تا ارتفاع مناسب، با استفاده از مواد باکیفیت مانند ملات‌های آب‌بند پلیمری (نانو) یا ایزوگام مرغوب و رعایت دقیق جزئیات در گوشه‌ها و محل خروج لوله‌ها، الزامی است. این عایق باید به عنوان یک سد دفاعی دوم در برابر هرگونه نشت احتمالی عمل کند.
۷. جمع‌بندی
لوله کشی پنهان سرویس بهداشتی یک سیستم حیاتی و بلندمدت است که اجرای آن با کمترین میزان خطا، نیازمند تخصص، برنامه‌ریزی دقیق و استفاده از متریال مرغوب است. هزینه بیشتر در مرحله اجرا، یک سرمایه‌گذاری هوشمندانه است که از بروز مشکلات، هزینه‌های سرسام‌آور تعمیرات و تخریب‌های ناخواسته در آینده جلوگیری می‌کند. تمرکز بر تست فشار بی‌نقص، استفاده از سیستم کلکتوری، ایزولاسیون قوی و مستندسازی دقیق، تضمین‌کننده عملکرد بهینه و طول عمر بالای سیستم شما خواهد بود.
ما درک می‌کنیم که انتخاب و اجرای صحیح این سیستم‌ها می‌تواند پیچیده باشد. تیم متخصص ما با سال‌ها تجربه در زمینه طراحی و اجرای تاسیسات پنهان، آماده ارائه مشاوره‌های فنی تخصصی و اجرای پروژه‌های شما با بالاترین استانداردها است. برای اطمینان از کیفیت و دوام پروژه‌تان، همین امروز با کارشناسان ما تماس بگیرید.
برای مشاوره تخصصی و اجرای بدون نقص، با ما تماس بگیرید: 02122579049
سوالات متداول (FAQ)
۱. بهترین نوع لوله برای لوله‌کشی پنهان آب سرد و گرم در سرویس بهداشتی چیست؟ لوله‌های پنج لایه (PEX-AL-PEX) به دلیل مقاومت در برابر دما، فشار، عدم رسوب‌پذیری، ضریب انبساط حرارتی بسیار پایین و قابلیت استفاده در سیستم کلکتوری، بهترین گزینه تخصصی برای لوله‌کشی آب سرد و گرم بهداشتی پنهان محسوب می‌شوند.
۲. مدت زمان استاندارد برای تست فشار لوله‌کشی پنهان چقدر است؟ تست فشار باید حداقل به مدت ۲۴ ساعت و تحت فشار ۱.۵ برابر فشار کاری شبکه (معمولاً ۱۰ بار) انجام شود تا از عدم وجود کوچک‌ترین نشتی در اتصالات و بدنه لوله‌ها اطمینان حاصل شود.
۳. آیا استفاده از فلاش تانک‌های توکار (وال هنگ) در لوله‌کشی پنهان سرویس بهداشتی توصیه می‌شود؟ بله، فلاش تانک‌های توکار علاوه بر زیبایی و صرفه‌جویی در فضا، معمولاً دارای یک پنل دسترسی هستند که امکان تعمیر و نگهداری آسان مکانیزم داخلی را بدون نیاز به تخریب دیوار برای لوله کشی پنهان سرویس بهداشتی فراهم می‌کنند. انتخاب برند معتبر در این بخش حیاتی است.
۴. چه عواملی باعث می‌شوند لوله‌کشی پنهان دچار گرفتگی یا خرابی شود؟ اصلی‌ترین عوامل عبارتند از:
- شیب‌بندی نامناسب (کم یا زیاد) در خطوط فاضلاب.
- استفاده از اتصالات غیراستاندارد یا نامناسب در زیر کار.
- عدم عایق‌کاری مناسب که باعث تنش‌های حرارتی و مکانیکی بر روی لوله‌ها می‌شود.
- ورود مصالح ساختمانی (مانند سیمان و گچ) به داخل لوله‌ها در حین اجرا.
