پایش سلامت سازه (Structural Health Monitoring یا SHM) با استفاده از حسگرهای لرزش برای پایش سلامت پل و تونل شهری یک رویکرد حیاتی و پیشگیرانه است. این روش با هدف 1. شناسایی زودهنگام آسیب‌ها و 2. ارزیابی وضعیت عملکردی سازه به کار می‌رود. سامانه‌های لرزشی، تغییرات کوچک در پاسخ دینامیکی سازه را ثبت می‌کنند که می‌تواند نشان‌دهنده نقص‌های ساختاری، خستگی مواد، یا تأثیرات محیطی باشد. این امر به مدیران زیرساخت اجازه می‌دهد تا:

• 01: نگهداری و تعمیرات را به صورت هدفمند (Condition-Based Maintenance) انجام دهند.
• 02: عمر مفید سازه را با دقت بالاتری پیش‌بینی کنند.

این فناوری نه تنها ایمنی عمومی را افزایش می‌دهد، بلکه هزینه‌های عملیاتی بلندمدت را نیز به میزان قابل توجهی کاهش می‌دهد.

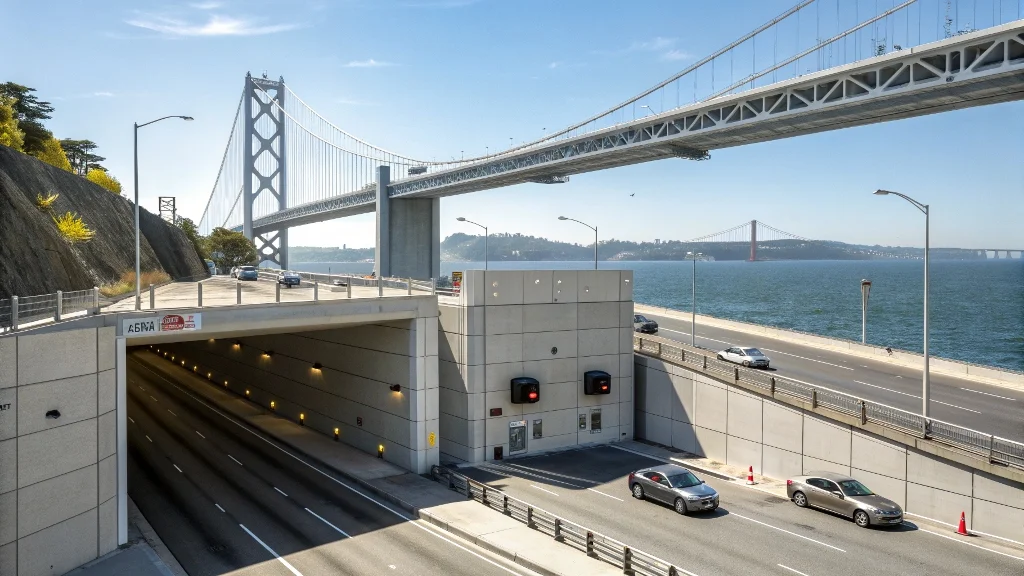

معرفی حسگرهای لرزش برای پایش سلامت پل و تونل شهری

زیرساخت‌های حیاتی شهری نظیر پل‌ها و تونل‌ها، ستون‌های فقرات حمل‌ونقل و اقتصاد هر کلان‌شهری محسوب می‌شوند. این سازه‌ها به طور مداوم در معرض تنش‌های ناشی از ترافیک سنگین، تغییرات دمایی، عوامل محیطی خورنده، و رویدادهای دینامیکی مانند زلزله قرار دارند. شکست یا تخریب ناگهانی حتی یکی از این سازه‌ها می‌تواند منجر به فجایع انسانی، زیان‌های اقتصادی هنگفت و اختلال گسترده در زندگی روزمره شود. بنابراین، گذار از روش‌های بازرسی سنتی و دوره‌ای به سمت پایش سلامت سازه (SHM) مستمر و مبتنی بر داده‌های دقیق، امری اجتناب‌ناپذیر است.

پایش سلامت سازه، که اغلب با تکیه بر داده‌های دینامیکی و لرزشی انجام می‌پذیرد، به ما این امکان را می‌دهد تا “نبض” سازه را به طور پیوسته در دست داشته باشیم. هدف، شناسایی کوچک‌ترین تغییرات در ویژگی‌های دینامیکی مانند فرکانس‌های طبیعی، شکل‌های مود، و ضرایب میرایی است که نشان‌دهنده آغاز یا پیشرفت آسیب هستند. این سیستم‌های پیشرفته، لایه‌ای از ایمنی را فراهم می‌آورند که فراتر از توانایی‌های بازرسی چشمی ساده است.

مشاهده پروفایل ما

مبانی و اصول عملکرد حسگرهای لرزش در SHM

روش پایش سلامت سازه با استفاده از حسگرهای لرزش برای پایش سلامت پل و تونل شهری بر این اصل استوار است که هرگونه تغییر در خواص فیزیکی یا هندسی سازه (مانند ترک، کاهش سختی، یا خوردگی) منجر به تغییر قابل اندازه‌گیری در پاسخ دینامیکی آن سازه به تحریکات محیطی (مانند باد، ترافیک، یا میکروترمورها) می‌شود.

تفاوت سیستم‌های استاتیک و دینامیک در پایش

در حالی که حسگرهای استاتیک (مانند کرنش‌سنج‌ها) تغییرات موضعی و لحظه‌ای را اندازه‌گیری می‌کنند، سیستم‌های مبتنی بر لرزش، تصویر جامع‌تری از سلامت کلی سازه ارائه می‌دهند. این حسگرها، که غالباً شامل شتاب‌سنج‌ها (Accelerometers) و گاهی ژئوفون‌ها (Geophones) هستند، ارتعاشات سازه را در بازه‌های زمانی منظم و با فرکانس بالا ثبت می‌کنند. داده‌های خام لرزش سپس از طریق تکنیک‌های پردازش سیگنال پیشرفته (مانند آنالیز طیفی، تجزیه مودال عملیاتی – OMA، و فیلترهای هوشمند) برای استخراج پارامترهای اصلی دینامیکی فیلتر و تحلیل می‌شوند.

انواع حسگرهای لرزشی مورد استفاده

نوع حسگر	اصل عملکرد	کاربرد اصلی در پل و تونل	مزایا
شتاب‌سنج‌های MEMS	میکروالکترومکانیکی	پایش ارتعاشات ناشی از ترافیک و باد	ابعاد کوچک، کم‌هزینه، مصرف توان پایین
شتاب‌سنج‌های پیزوالکتریک	اثر پیزوالکتریک	اندازه‌گیری ارتعاشات با دامنه بالا (مثلاً در زلزله)	دقت بالا، پاسخ فرکانسی گسترده
حسگرهای فیبر نوری (FBG)	پراکندگی براگ	اندازه‌گیری ترکیبی کرنش و دما و لرزش	مصونیت الکترومغناطیسی، پایداری بلندمدت

انتخاب نوع حسگر و چیدمان بهینه آن‌ها در سطح سازه (شامل عرشه، ستون‌ها، و پی در پل‌ها، و پوشش و خاک اطراف در تونل‌ها) کلید موفقیت‌آمیز بودن هر پروژه SHM است. تعداد و مکان نصب حسگرهای لرزش برای پایش سلامت پل و تونل شهری باید به گونه‌ای باشد که امکان شناسایی و بازسازی شکل‌های مود مهم سازه را فراهم آورد.

تکنیک‌های پیشرفته تحلیل داده‌های لرزش

صرفاً جمع‌آوری داده‌های لرزشی کافی نیست؛ بلکه ارزش واقعی در استخراج دانش از این داده‌ها نهفته است. تکنیک‌های تحلیلی مدرن، این داده‌ها را به اطلاعات کاربردی در مورد سلامت سازه تبدیل می‌کنند.

تحلیل مودال عملیاتی (OMA)

این روش یکی از پرکاربردترین تکنیک‌ها برای SHM است. در OMA، ویژگی‌های دینامیکی سازه (فرکانس‌های طبیعی، شکل‌های مود، و میرایی) صرفاً از پاسخ سازه به تحریکات محیطی عادی (لرزش‌های محیطی) و بدون نیاز به تحریک مصنوعی (مانانند شیکرها) استخراج می‌شوند. مقایسه این پارامترها در طول زمان با مقادیر اولیه یا مدل عددی بهینه‌شده، امکان تشخیص آسیب را فراهم می‌آورد. تغییر در فرکانس طبیعی معمولاً اولین نشانه از کاهش سختی سازه و شروع آسیب است.

استفاده از هوش مصنوعی و یادگیری ماشین

حجم انبوه داده‌های تولید شده توسط حسگرهای لرزش برای پایش سلامت پل و تونل شهری، استفاده از الگوریتم‌های یادگیری ماشین (Machine Learning) را ضروری می‌سازد. مدل‌های مبتنی بر ML، مانند شبکه‌های عصبی (Neural Networks) یا ماشین‌های بردار پشتیبان (SVM)، می‌توانند الگوهای پیچیده‌ای را در داده‌های لرزشی شناسایی کنند که نشان‌دهنده نوع، مکان و شدت آسیب هستند. این الگوریتم‌ها می‌توانند بین تغییرات ناشی از آسیب سازه‌ای و تغییرات طبیعی ناشی از شرایط محیطی (تغییرات دما یا رطوبت) تمایز قائل شوند و هشدارهای کاذب را به حداقل برسانند.

پیاده‌سازی عملی سامانه‌های SHM در زیرساخت‌های شهری

نصب و راه‌اندازی یک سامانه SHM لرزشی در یک محیط شهری چالش‌های منحصربه‌فردی دارد. این چالش‌ها شامل تأمین پایداری بلندمدت، حفاظت از حسگرها در برابر عوامل محیطی، و اطمینان از قابلیت اطمینان سیستم انتقال داده است.

طراحی سیستم و مکان‌یابی حسگرها

طراحی یک سیستم پایش موفق با مدل‌سازی دقیق سازه شروع می‌شود. تحلیل اجزای محدود (FEA) به مهندسان کمک می‌کند تا نقاط بحرانی سازه را شناسایی کرده و تعداد بهینه و موقعیت قرارگیری حسگرهای لرزش برای پایش سلامت پل و تونل شهری را تعیین کنند. به عنوان مثال:

1. در پل‌ها، حسگرها اغلب بر روی دهانه‌ها، تکیه‌گاه‌ها، و ستون‌های اصلی متمرکز می‌شوند.
2. در تونل‌ها، تمرکز بر روی نقاط اتصال سگمنت‌ها، مناطق نزدیک به حفاری‌های مجاور، و بخش‌هایی است که در معرض بارهای غیرعادی هستند.

چالش‌های انتقال و ذخیره‌سازی داده

سیستم‌های SHM نیازمند زیرساخت‌های قابل اعتماد برای جمع‌آوری و انتقال مقادیر زیادی داده در زمان واقعی (Real-time) هستند. استفاده از شبکه‌های بی‌سیم (Wireless Sensor Networks – WSNs) می‌تواند هزینه‌های کابل‌کشی را کاهش دهد، اما نیازمند مدیریت دقیق توان و تضمین پهنای باند کافی در محیط‌های پرنویز شهری است. ذخیره‌سازی داده‌ها اغلب در پلتفرم‌های ابری (Cloud-Based Platforms) انجام می‌شود تا دسترسی سریع و امن برای تحلیلگران فراهم گردد.

مرحله پیاده‌سازی	فعالیت‌های کلیدی	فناوری‌های پشتیبان
طراحی مفهومی	مدل‌سازی FE، تعیین اهداف پایش	نرم‌افزارهای تحلیلی سازه، کالیبراسیون داده‌های اولیه
نصب فیزیکی	نصب دقیق و محافظت‌شده حسگرها، اجرای شبکه ارتباطی	تجهیزات کالیبره‌شده، کابل‌های مقاوم یا WSNs
جمع‌آوری داده	نمونه‌برداری با فرکانس بالا، اعتبارسنجی داده‌ها	دیتالاگرهای با کیفیت بالا، سیستم‌های زمان‌بندی دقیق (GPS)
تحلیل و تصمیم‌گیری	پردازش سیگنال، تحلیل مودال، تفسیر نتایج	الگوریتم‌های OMA، مدل‌های ML، داشبوردهای مدیریتی

مزایای اقتصادی و ایمنی بلندمدت استفاده از حسگرهای لرزش

سرمایه‌گذاری در سامانه‌های پایش لرزشی، نه تنها یک اقدام ایمنی، بلکه یک تصمیم اقتصادی هوشمندانه است. این سامانه‌ها از رویکرد «نگهداری مبتنی بر زمان» به سمت «نگهداری مبتنی بر شرایط» (CBM) سوق می‌دهند.

کاهش هزینه‌های تعمیر و نگهداری

شناسایی زودهنگام آسیب به این معناست که مشکلات می‌توانند قبل از تبدیل شدن به شکست‌های بزرگ و پرهزینه، با کمترین مداخله و در زمانی که هنوز کوچک هستند، رفع شوند. سیستم‌های حسگرهای لرزش برای پایش سلامت پل و تونل شهری با ارائه شواهد قطعی در مورد مکان و شدت آسیب، نیاز به بازرسی‌های فیزیکی گسترده و اختلال‌آفرین را کاهش می‌دهند و تخصیص منابع تعمیراتی را بهینه می‌کنند.

افزایش ایمنی عمومی و مدیریت ریسک

مهم‌ترین مزیت، افزایش ایمنی عمومی است. با داشتن یک تصویر مستمر از وضعیت سلامت سازه، اپراتورها می‌توانند در زمان وقوع رویدادهای شدید (مانند زلزله)، فوراً وضعیت سازه را ارزیابی کرده و در صورت لزوم، تصمیمات حیاتی مانند بستن موقت مسیر را با سرعت و اطمینان بیشتری اتخاذ نمایند. این توانایی واکنش سریع، به طور مستقیم، تلفات جانی و خسارات مالی را در سطح کلان‌شهر کاهش می‌دهد. این امر به ویژه برای تونل‌ها که مسیرهای فرار محدودی دارند، بسیار حیاتی است.

چشم‌انداز آینده و نوآوری‌های در حال ظهور

آینده SHM لرزشی به شدت با پیشرفت‌های حوزه اینترنت اشیا (IoT)، حسگرهای هوشمند و تحلیل‌های کلان‌داده (Big Data Analytics) گره خورده است. انتظار می‌رود که نسل بعدی سیستم‌های پایش شامل:

• حسگرهای کاملاً خودکفا و با انرژی کم: حسگرهایی که انرژی مورد نیاز خود را از ارتعاشات محیطی (Energy Harvesting) تأمین می‌کنند.
• پلتفرم‌های داده یکپارچه: تجمیع داده‌های لرزشی با داده‌های ترافیک، محیطی، و هیدرولوژیک برای ایجاد مدل‌های پیش‌بینی سلامت جامع‌تر.
• Digital Twins (دوقلوهای دیجیتال): ایجاد مدل‌های مجازی کاملاً مشابه با سازه فیزیکی، که با داده‌های لحظه‌ای لرزش به‌روز می‌شوند تا شبیه‌سازی دقیق تأثیر آسیب‌ها و سناریوهای بارگذاری امکان‌پذیر شود. این تکنولوژی‌ها، کاربرد حسگرهای لرزش برای پایش سلامت پل و تونل شهری را به سطحی فراتر از صرفاً تشخیص آسیب می‌برند.

جمع‌بندی

سلامت پل‌ها و تونل‌های شهری نه تنها یک موضوع مهندسی، بلکه یک مسئولیت اجتماعی و اقتصادی است. استفاده از حسگرهای لرزش برای پایش سلامت پل و تونل شهری یک روش ثابت شده و پیشگام برای تضمین پایداری و ایمنی این سازه‌ها در برابر چالش‌های روزافزون محیطی و بارگذاری است. با بهره‌گیری از داده‌های دقیق لرزشی و تکنیک‌های تحلیلی مبتنی بر هوش مصنوعی، می‌توانیم از نگهداری پیشگیرانه به نگهداری پیش‌بینانه حرکت کنیم و عمر مفید زیرساخت‌های حیاتی خود را به حداکثر برسانیم.

برای کسب اطلاعات تخصصی بیشتر در مورد طراحی، نصب و تحلیل داده‌های سامانه‌های پایش سلامت سازه لرزشی، و مشاوره در خصوص پروژه‌های پل و تونل شهری، لطفاً با کارشناسان ما تماس حاصل فرمایید.

---

سؤالات متداول (FAQ)

1. تفاوت اصلی بین حسگرهای لرزش و کرنش‌سنج‌ها در پایش سلامت سازه چیست؟

کرنش‌سنج‌ها تغییرات محلی و کوچک در طول یا کرنش ماده را اندازه می‌گیرند که برای شناسایی ترک‌ها یا نقاط تنش موضعی مفید است. در مقابل، حسگرهای لرزش (مانند شتاب‌سنج‌ها) پاسخ دینامیکی کل سازه را به تحریکات محیطی ثبت می‌کنند که برای تحلیل مودال و ارزیابی تغییرات سختی کلی سازه که نشان‌دهنده آسیب بزرگ‌تر است، ضروری هستند.

2. دقت حسگرهای لرزش برای پایش سلامت پل و تونل شهری چقدر است؟

دقت این سیستم‌ها بسیار بالاست و به نوع حسگر و فرکانس نمونه‌برداری بستگی دارد. حسگرهای مدرن (مانند شتاب‌سنج‌های MEMS با کیفیت بالا) قادرند ارتعاشات در حد نانومتر بر ثانیه مربع را ثبت کنند. دقت اصلی به توانایی الگوریتم‌های تحلیلی در تمایز بین تغییرات ناشی از آسیب سازه‌ای و تغییرات ناشی از نوسانات محیطی (دما، رطوبت) بازمی‌گردد.

3. آیا نصب سیستم‌های SHM لرزشی در سازه‌های قدیمی و موجود امکان‌پذیر است؟

بله، در بسیاری از موارد، نصب سیستم‌های SHM در سازه‌های موجود (Retrofitting) کاملاً امکان‌پذیر است. چالش اصلی، نصب ایمن و مقاوم حسگرها و همچنین تأمین زیرساخت‌های برق و ارتباطات است. استفاده از شبکه‌های حسگر بی‌سیم و حسگرهای با مصرف انرژی پایین این فرآیند را در سازه‌های قدیمی ساده‌تر کرده است.

4. چه مدت طول می‌کشد تا یک سامانه SHM لرزشی بتواند آسیب را شناسایی کند؟

پس از نصب و جمع‌آوری یک دوره داده‌های “Baseline” (داده‌های اولیه سازه در حالت سالم)، سیستم به طور مداوم داده‌های جدید را مقایسه می‌کند. شناسایی آسیب می‌تواند بلافاصله پس از وقوع یک رویداد ناگهانی (مانند زلزله) یا به صورت تدریجی (مثلاً طی چند ماه تا چند سال در اثر خستگی یا خوردگی) انجام شود. در حالت پایش پیوسته، تشخیص آسیب معمولاً در لحظه‌ای که پارامترهای دینامیکی سازه از آستانه مجاز تعیین‌شده تجاوز کنند، رخ می‌دهد.
